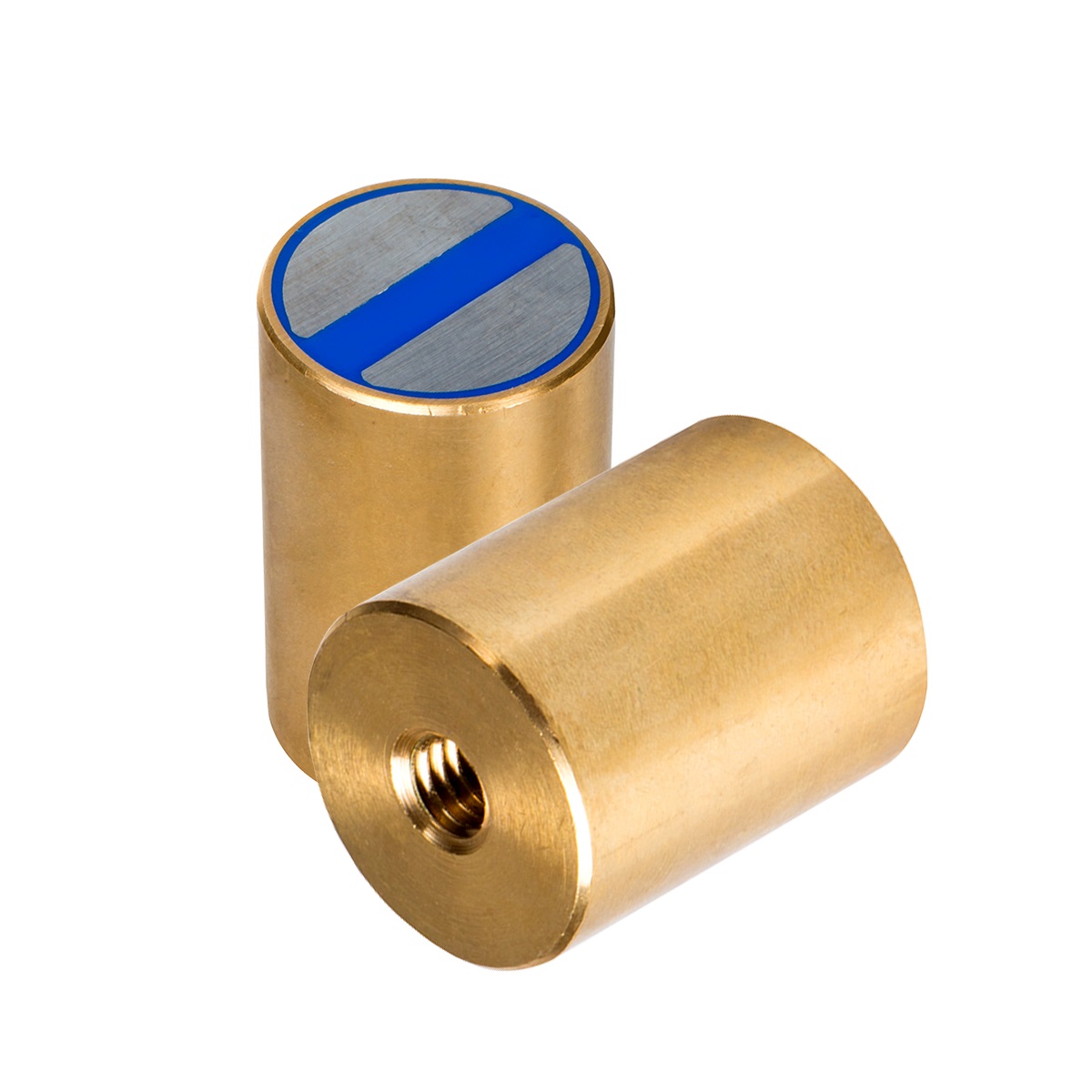

Stabgreifer Neodym 13 mm x 20 mm mit Passungstoleranz h6, Gewinde M4x7
Produkt-Nr.:
106/04
Bei den Stabgreifern sind die Rohmagnete in einem Metallgehäuse eingebettet. So wird das magnetische, keramische Material optimal gegen äußere Beschädigungen geschützt. Durch den Metallmantel und Isolationsbereiche wird die gesamte Magnetkraft auf eine Stirnfläche verlagert. Je nach Systemaufbau kann die Haftkraft in einem Punkt auf das 18-fache fokussiert werden! Außerdem bietet der Metallmantel darüber hinaus die Möglichkeit, über Innengewinde die Magnete zu verschrauben.

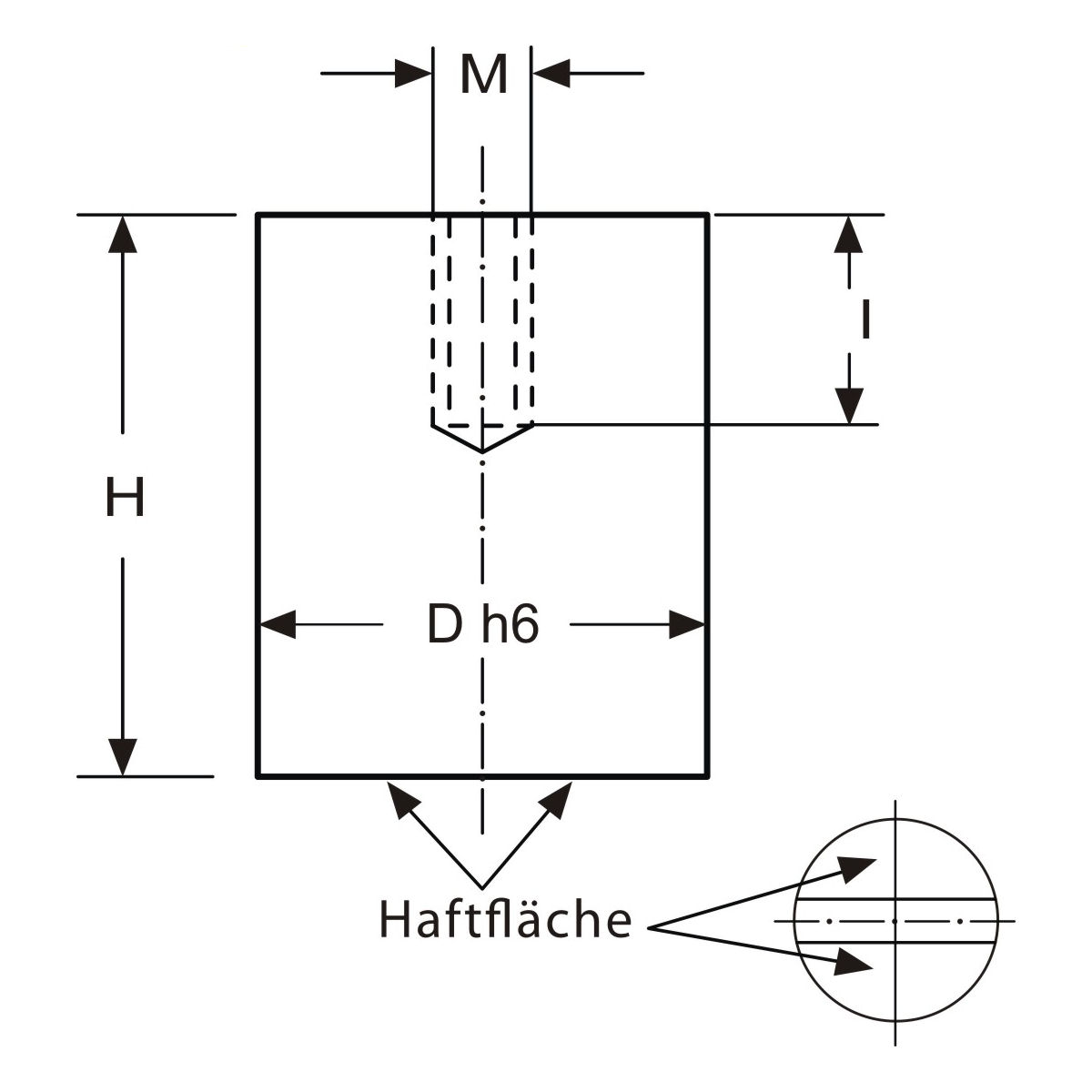

Größentabelle
| D in mm | Toleranz D in mm | H in mm | Toleranz H in mm | Gewinde | Haftkraft in N | max. Einsatztemperatur in °C | Klima | Qualität | Mantel | |
|---|---|---|---|---|---|---|---|---|---|---|
| 106/01 | 6 | +/-0,2 | 20 | +/-0,2 | M3 x 5 | 10 | 80 | trocken | N35 | Messing |
| 106/02 | 8 | +/-0,2 | 20 | +/-0,2 | M3 x 5 | 25 | 80 | trocken | N35 | Messing |
| 106/03 | 10 | +/-0,2 | 20 | +/-0,2 | M4 x 7 | 45 | 80 | trocken | N35 | Messing |
| 106/04 | 13 | +/-0,2 | 20 | +/-0,2 | M4 x 7 | 70 | 80 | trocken | N35 | Messing |
| 106/05 | 16 | +/-0,2 | 25 | +/-0,2 | M4 x 8 | 150 | 80 | trocken | N35 | Messing |
| 106/06 | 20 | +/-0,2 | 25 | +/-0,2 | M6 x 6 | 280 | 80 | trocken | N35 | Messing |
| 106/07 | 25 | +/-0,3 | 35 | +/-0,3 | M6 x 8 | 450 | 80 | trocken | N35 | Messing |
| 106/08 | 32 | +/-0,3 | 40 | +/-0,3 | M6 x 6 | 700 | 80 | trocken | N35 | Messing |
