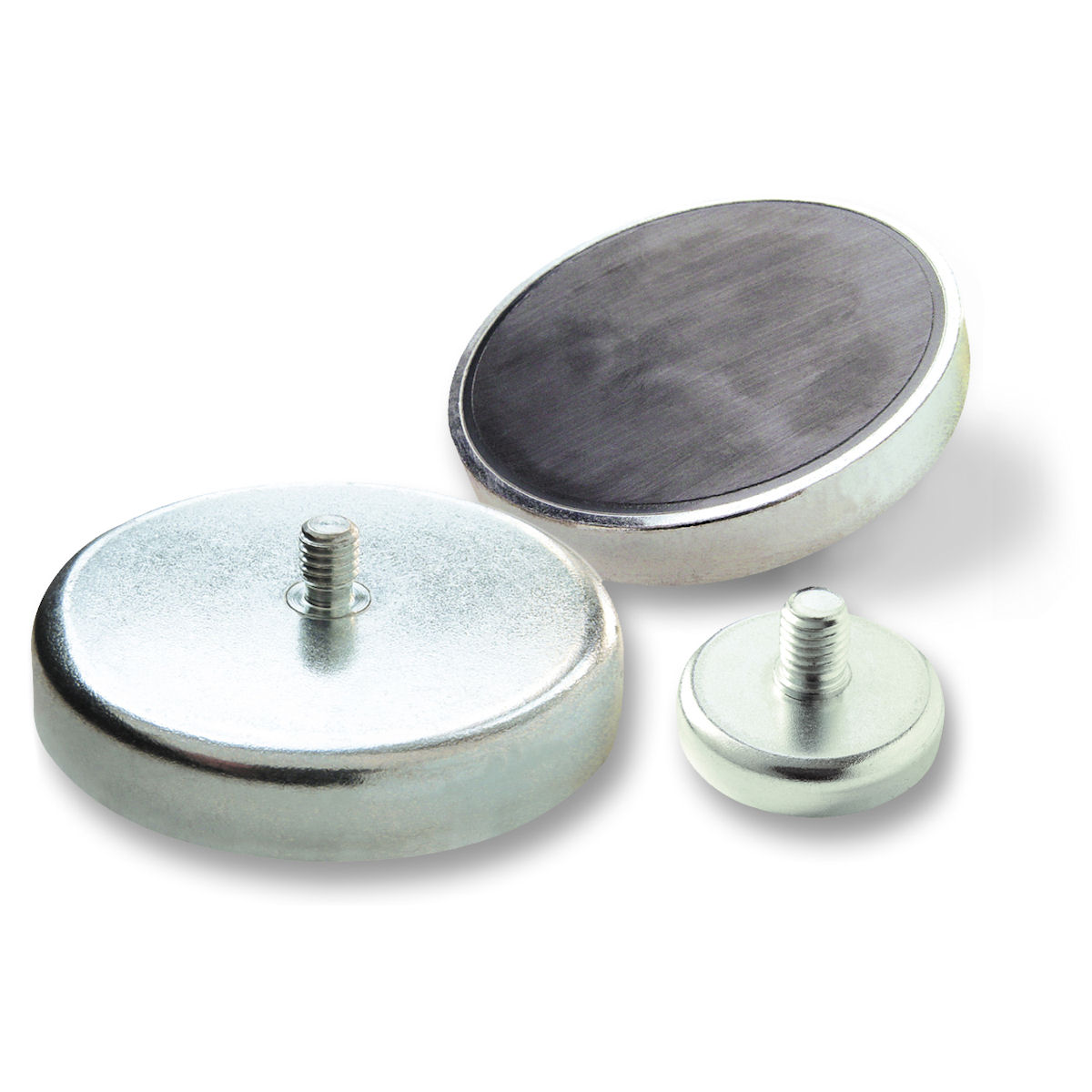

Flachgreifer Hartferrit 32 mm mit Außengewinde M8x10
Produkt-Nr.:
113/06M8
Die Ummantelung unserer Flachgreifer schützt das empfindliche Magnetmaterial vor äußeren Einflüssen. Ihre Haftkraft ist bis zu fünfmal höher als bei Rohmagneten und die Feldlinien werden auf eine Rundfläche geleitet. Die Anschraubmöglichkeiten umfassen Innengewinde, Außengewinde und Mittellochbohrung.

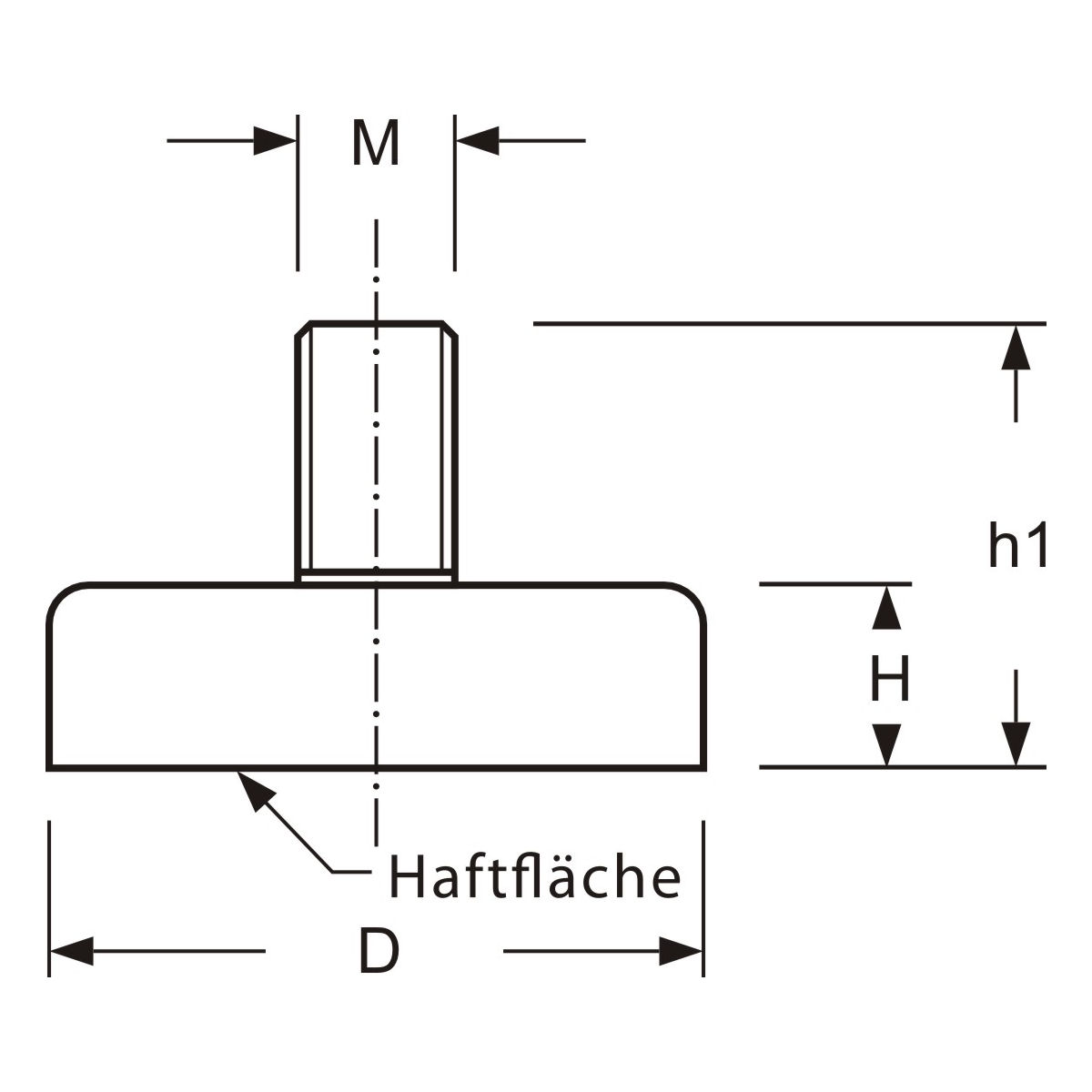

Größentabelle
| D in mm | Toleranz D in mm | H in mm | Toleranz H in mm | h1 in mm | Gewinde | Haftkraft in N | max. Einsatztemperatur in °C | Klima | Mantel | |
|---|---|---|---|---|---|---|---|---|---|---|
| 113/01 | 10 | +/-0,1 | 4,5 | +0,2 / -0,1 | 11,5 | M3 x 7 | 4 | 200 | feucht | Stahl, verzinkt |
| 113/02 | 13 | +/-0,1 | 4,5 | +0,2 / -0,1 | 11,5 | M3 x 7 | 10 | 200 | feucht | Stahl, verzinkt |
| 113/03 | 16 | +/-0,1 | 4,5 | +0,2 / -0,1 | 11,5 | M3 x 7 | 18 | 200 | feucht | Stahl, verzinkt |
| 113/03M4 | 16 | +/-0,1 | 4,5 | +0,2 / -0,1 | 10,5 | M4 x 6 | 18 | 200 | feucht | Stahl, verzinkt |
| 113/04 | 20 | +/-0,1 | 6 | +0,2 / -0,1 | 13 | M3 x 7 | 30 | 200 | feucht | Stahl, verzinkt |
| 113/05 | 25 | +/-0,1 | 7 | +0,3 / -0,2 | 15 | M4 x 8 | 40 | 200 | feucht | Stahl, verzinkt |
| 113/06 | 32 | +/-0,1 | 7 | +0,3 / -0,2 | 15 | M4 x 8 | 80 | 200 | feucht | Stahl, verzinkt |
| 113/06M6 | 32 | +/-0,1 | 7 | +0,3 / -0,2 | 19 | M6 x 12 | 80 | 200 | feucht | Stahl, verzinkt |
| 113/06M8 | 32 | +/-0,1 | 7 | +0,3 / -0,2 | 17 | M8 x 10 | 80 | 200 | feucht | Stahl, verzinkt |
| 113/07 | 47 | +0,2 / -0,5 | 9 | +0,5 / -0,2 | 17 | M6 x 8 | 180 | 200 | feucht | Stahl, verzinkt |
| 113/08 | 57 | +0,2 / -0,5 | 10,5 | +0,5 / -0,2 | 18,5 | M6 x 8 | 280 | 200 | feucht | Stahl, verzinkt |
| 113/09 | 63 | +0,3 / -0,1 | 14 | +0,5 / -0,2 | 29 | M6 x 15 | 350 | 200 | feucht | Stahl, verzinkt |
